Cella robotizzata Fanuc ArcMate 100iB
per saldatura Mig-Mag
Scheda tecnica
- • n. 1 isola robot usata Fanuc per saldatura Mig-Mag;
• robot modello ArcMate 100iB;
• la portata al polso 6 Kg;
• il raggio di lavoro 1373 mm;
• 6 assi + 2 esterni;
• un’unità di controllo RJ3-iB;
• con garanzia.
Allestimento isola robot:
- • posizionatore tavola girevole doppio tornio gestita da motori elettrici Brushless, modalità doppio tornio, luce punte 1600 mm ed un rotabile 1000 mm;

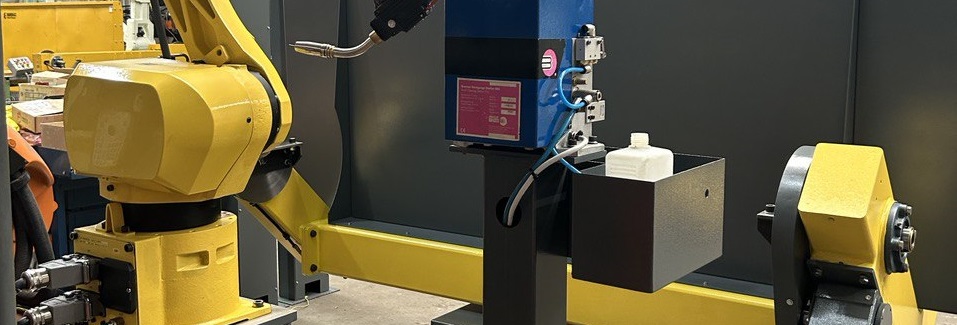

• gruppo pulitore e nebulizzatore torcia;
• kit torcia di saldatura con raffreddamento ad acqua a circuito chiuso;
• supporto torcia con tilt elettronico anticollisione;
• generatore di saldatura Kempii modello KempoMig feed 400 completo di trainafilo;
• scambiatore di calore con vasca accumulo acqua per raffreddamento torcia;
• coppia barriere elettroniche di sicurezza + serie barriere metalliche;
• pulsantiera start-stop-emergenza per operatore;
• cavi di collegamento;
• certificazione CE;
• manualistica.
- Robot e controllore.

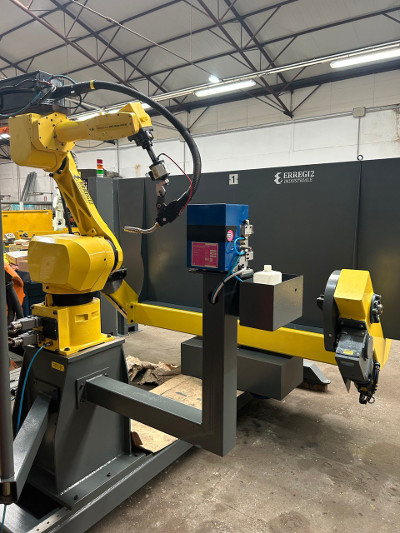

Il nostro sistema di saldatura impiega un robot Fanuc della serie ArcMate 100iB, particolarmente noto per la sua affidabilità e precisione. Il modello in uso è il 100iB, caratterizzato da una capacità di carico al polso di 6 Kg ed un raggio di lavoro di 1373 mm. Questo robot offre una vasta gamma di movimenti e flessibilità: con 6 assi di movimento standard e 2 esterni, il robot è in grado di eseguire saldature complesse con grande accuratezza. Infine, il controllo del robot è gestito tramite l’unità RJ3-iB, garantendo una gestione intuitiva e precisa delle operazioni di saldatura.
- Il posizionatore.

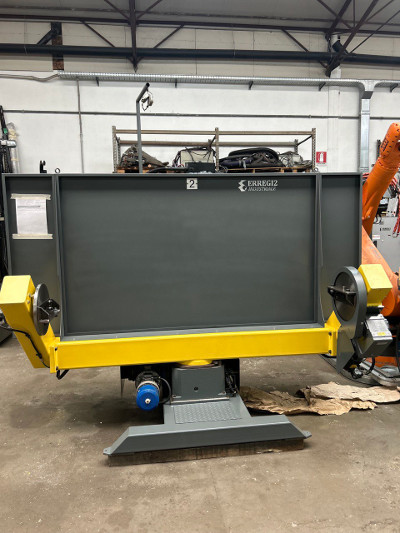

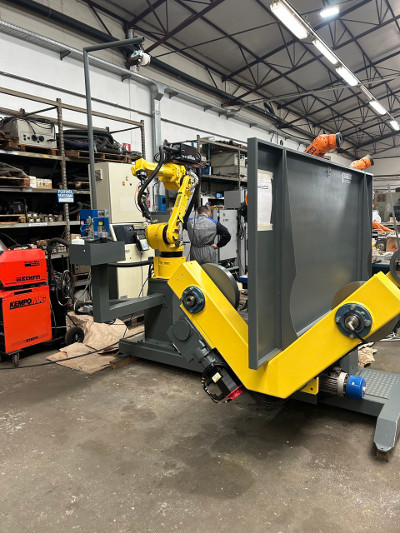

L’isola robot Fanuc, utilizzata per la saldatura, è equipaggiata con un posizionatore a tavola girevole a doppio tornio controllato da motori elettrici Brushless. Questa configurazione consente la modalità doppio tornio, con una luce punte di 1600 mm e un rotabile di 1000 mm, garantendo una grande versatilità e capacità di adattamento. In aggiunta, per assicurare la qualità delle saldature, sono inclusi un gruppo pulitore e nebulizzatore torcia, oltre che una torcia di saldatura dotata di un sistema di raffreddamento ad acqua a circuito chiuso, il che garantisce un funzionamento ottimale anche in condizioni di lavoro impegnative. In conclusione, il supporto torcia è dotato di tilt elettronico anticollisione, con lo scopo di proteggere la torcia ed il robot da danni in caso di contatti accidentali.
- La saldatura.
Per la saldatura è incluso un generatore di saldatura Kempii modello KempoMig feed 400, completo di trainafilo, kit complessivo che offre prestazioni elevate ed affidabilità nel processo di saldatura. Un sistema di scambiatore di calore con vasca accumulo acqua è incluso per il raffreddamento della torcia consentendo di mantenere temperature ottimali e prolungando la durata degli utensili. Particolarmente rilevante è la sicurezza dell’operatore che è la componente prioritaria nella progettazione di un impianto, pertanto sono presenti una coppia di barriere elettroniche di sicurezza oltre che ad una serie di barriere metalliche che di conseguenza rendono l’ambiente di lavoro sicuro e conforme agli standard. Infine per il controllo manuale delle operazioni, è inclusa una pulsantiera start-stop-emergenza per l’operatore consentendo così un controllo immediato delle operazioni.
- Prestazioni.

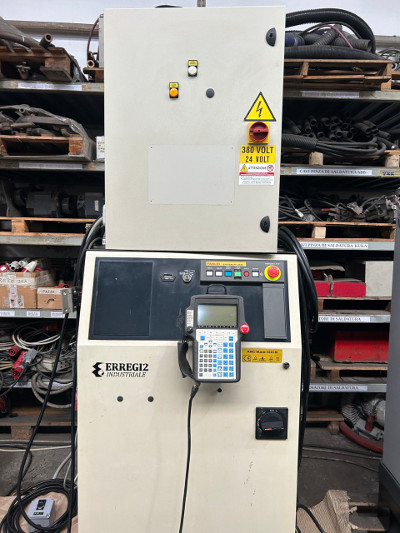

Ulteriori specifiche tecniche includono una velocità massima di movimento del robot di X metri al minuto, una risoluzione di posizionamento di Y millimetri e una precisione di ripetibilità di Z millimetri. Inoltre, l’interfaccia utente dell’unità di controllo RJ3-iB offre una gamma completa di funzionalità di programmazione e diagnostica, facilitando così la configurazione e il monitoraggio del processo di saldatura.
- Documentazione.
L’isola robot è fornita completa di cavi di collegamento e certificazione CE, garantendo così la conformità normativa e facilità d’uso. Inoltre, tutta la documentazione necessaria è inclusa, fornendo all’operatore tutte le informazioni necessarie per un utilizzo sicuro ed efficiente del sistema di saldatura.
